Macrolux® Modulit

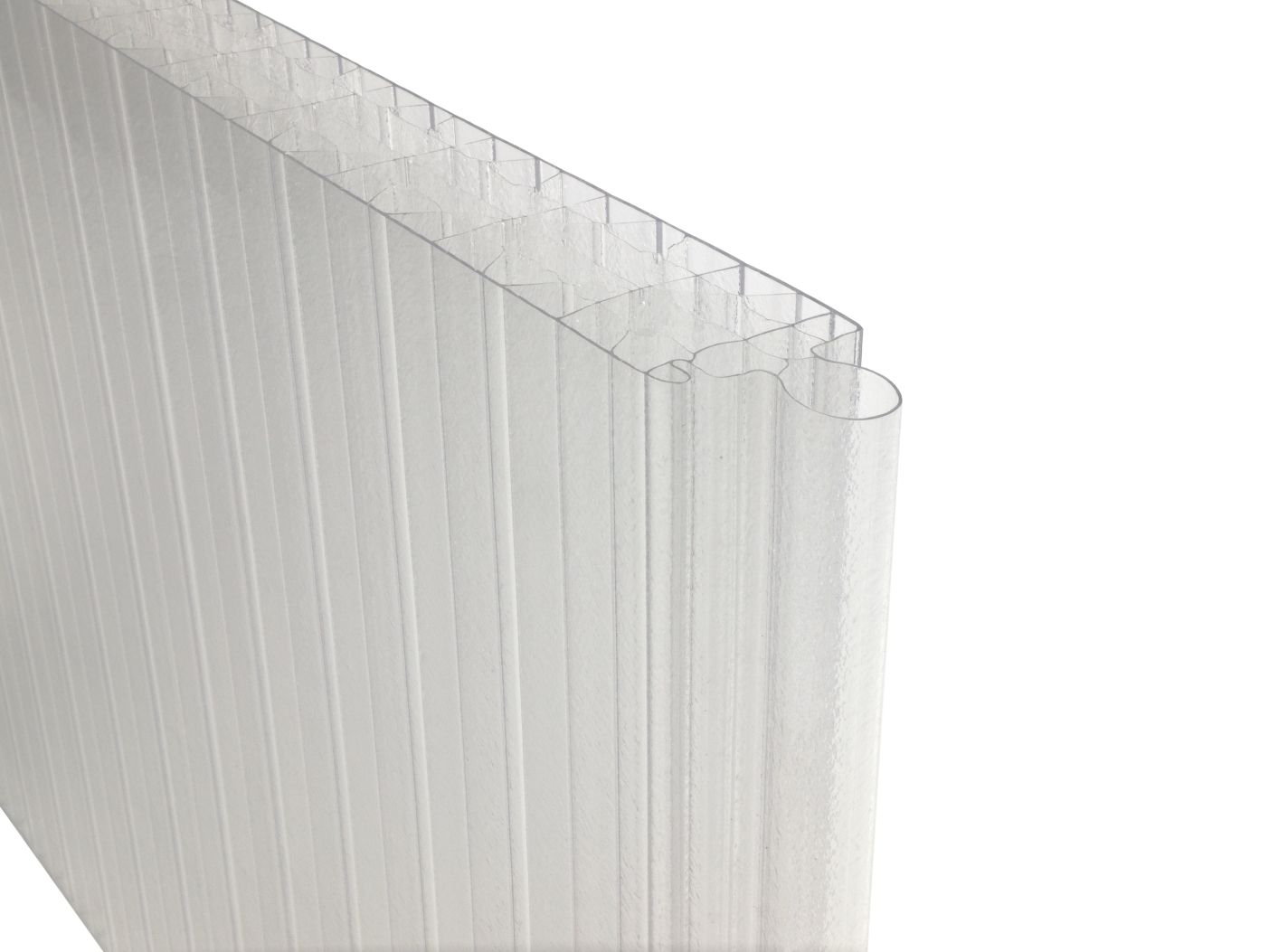

ZÁMKOVÉ PANELY MACROLUX® MODULIT®

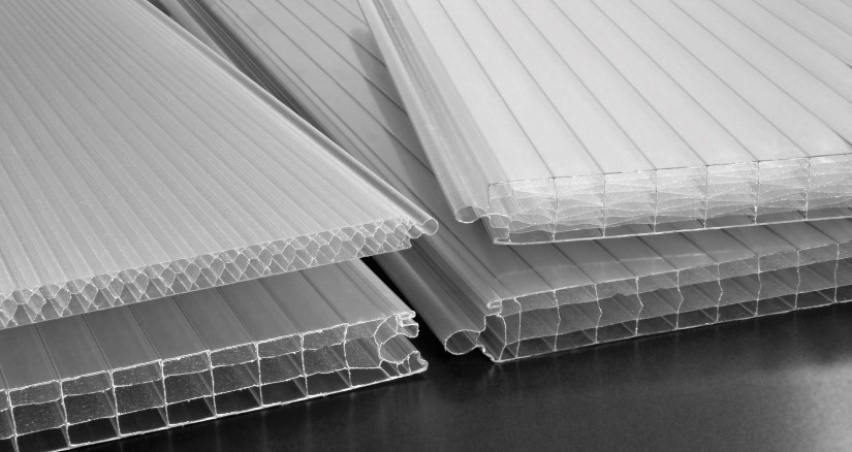

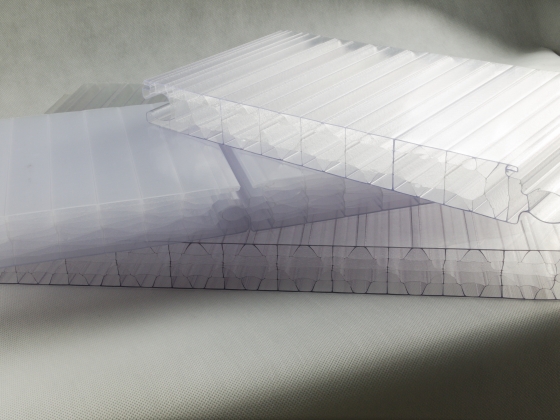

Modulit® je systém extrudovaných polykarbonátových panelov na vytváranie translucentných fasád, šikmých stien a presvetľovacích pásov.
Je špeciálne vytvorený pre jednoduché a čisté zasklenie rôznych stavebných objektov, ako sú výrobné haly, plavárne, športoviská, nákupné centrá, administratívne stavby...
Panely sa vzájomne spájajú na spôsob pera a drážky, čo umožňuje vytvárať rozsiahle hladké zasklené plochy bez rušivých spojov. Osadené sú do hliníkového rámu vytvoreného zo špeciálnych obvodových profilov.
Z exteriérovej strany je tak zasklená plocha na pohľad hladká. V prípade dlhších dosiek, v závislosti od zaťaženia, sú z vnútornej strany dosky priečne podopreté vhodným profilom.
Do zasklených plôch je možné zakomponovať vetracie krídla ( okná ) aj prvky pre aktívne vetranie.
VARIANTY A TECHNICKÉ ŠPECIFIKÁCIE
| Hrúbka | Šírka | Hmotnosť | U-hodnota | Útlm hluku | Priepustnosť svetla | G-hodnota | |||||
| mm | mm | Kg/m² | W/m².K | dB | číra | opál | číra | opál | |||
|
|
|||||||||||
| 20 | 495 | 2,5 | 2 | 20 | 52 % | 31 % | 64 % | 49 % | |||
|
|
|||||||||||
| 40 | 5OO | 3,7 | 1,5 | 21 | 74 % | 51 % | |||||
|
|
|||||||||||
| 40 | 338 | 4 | 1,3 | 23 | 58 % | 37 % | 66 % | 54 % | |||
|
|
|||||||||||
| 40 | 5OO | 4 | 1,3 | 23 | 58 % | 37 % | 66 % | 54 % | |||
|
|
|||||||||||
| 4O | 490 | 4,3 | 0,97 | 24 | 43% | 28% | 50% | 44% | |||
| 5O | 5OO | 5 | 0,91 | 24 | 41% | 27% | 50% | 43% | |||
| 55 | 495 | 5,4 | 0,87 | 25 | 39% | 27% | 50% | 43% | |||
| 6O | 495 | 6 | 0,83 | 26 | 44% | 18% | 51% | 39% | |||
Štandardné farby
- Číra
- Opál
Panel Modulit® sa vyrába v dÍžke 6 m, alebo 7 m.
Pre väčšie projekty je možná výroba dĺžky podľa potreby do 13,5 m aj iná farba podľa vzorkovnice.
Vlastnosti
- Nízka hmotnosť 2,5 - 6 kg/m²
- Koextrudovaná UV ochrana
- Výborné tepelnoizolačné vlastnosti 2,0 - 0,83 W/m²K
- Hrúbky 20 - 60mm
- Vysoká nárazová odolnosť
- 10 ročná limitovaná záruka na stálofarebnosť a mechanickú odolnosť
Využitie
- Priesvitné fasády
- Presvetľovacie pásy
- Rekonštrukcie existujúcich presvetlení
( náhrada sklobetónu a kopilitu ) - Šikmé steny
- Shedové svetlíky
SYSTÉM OBVODOVÝCH PROFILOV
Systém obvodových profilov a tesnení pre zámkové panely umožňuje jednoduchú a pohodlnú montáž presvetľovacích systémov na fasády a do stavebných otvorov na budovách. Profily sú ukotvené o nosnú konštrukciu a panely sa do profilov pohodlne zasúvajú jeden vedľa druhého vďaka čomu je samotná montáž technicky nenáročná. Tento systém umožňuje vytvárať rozsiahle súvisle zasklené plochy ľubovoľnej dĺžky.
Profily sú v ponuke s povrchovou úpravou SILVER ELOX.

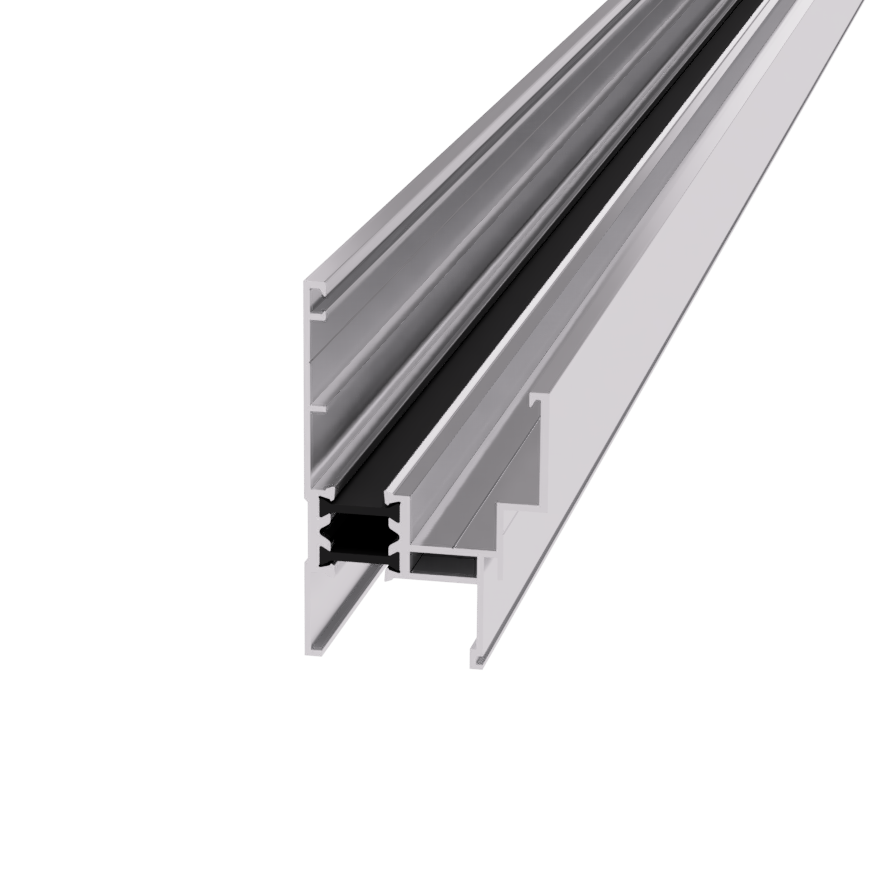

Profily s prerušeným tepelným mostom
-
Dolný profil
Na upevnenie dolnej hrany panelov.
-
Horný / bočný profil
Na zaistenie hornej hrany panelov a ako zvislá opora na bočných hranách.
-

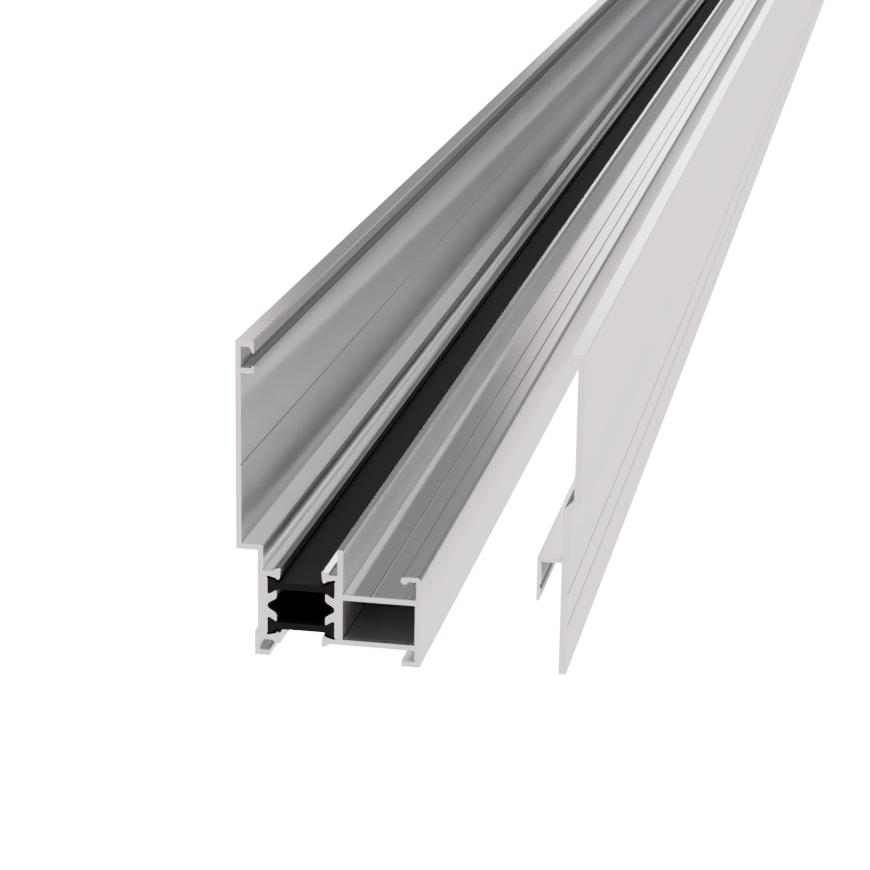

Zložený bočný profil
Špeciálny zložený bočný profil pre uľahčenie osadenia posledného panelu.
-

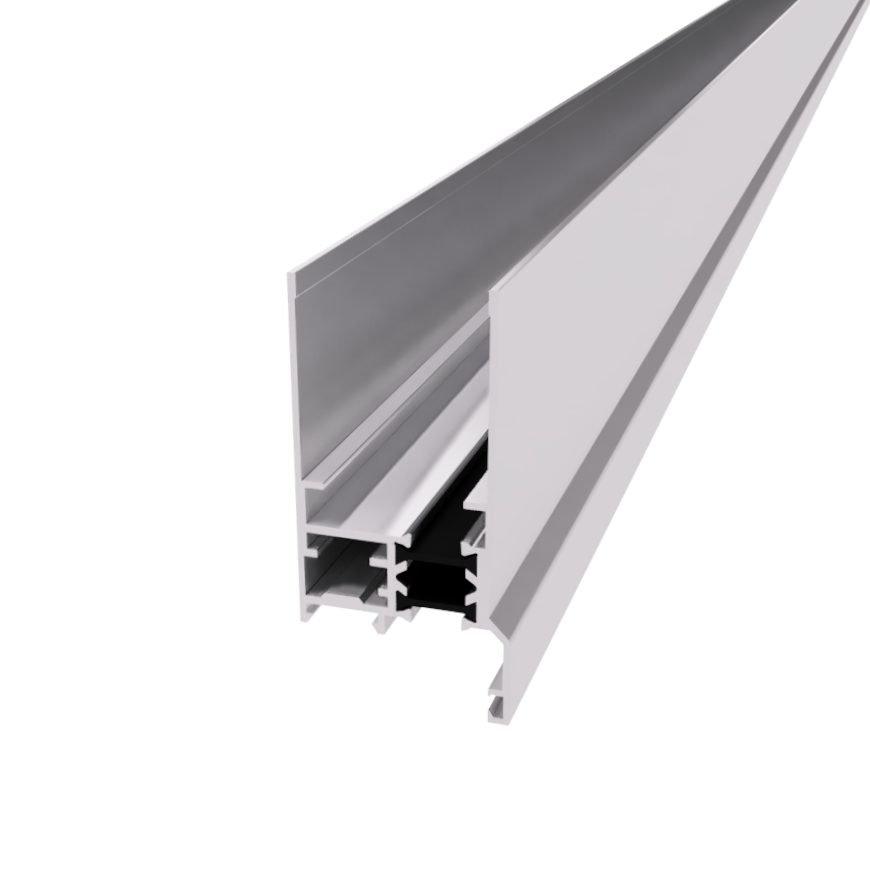

Oknový profil
Na vytvorenie vetracích krídiel ( okien ) v plochách zasklených zámkovými panelmi.
štandardné hliníkové profily
-

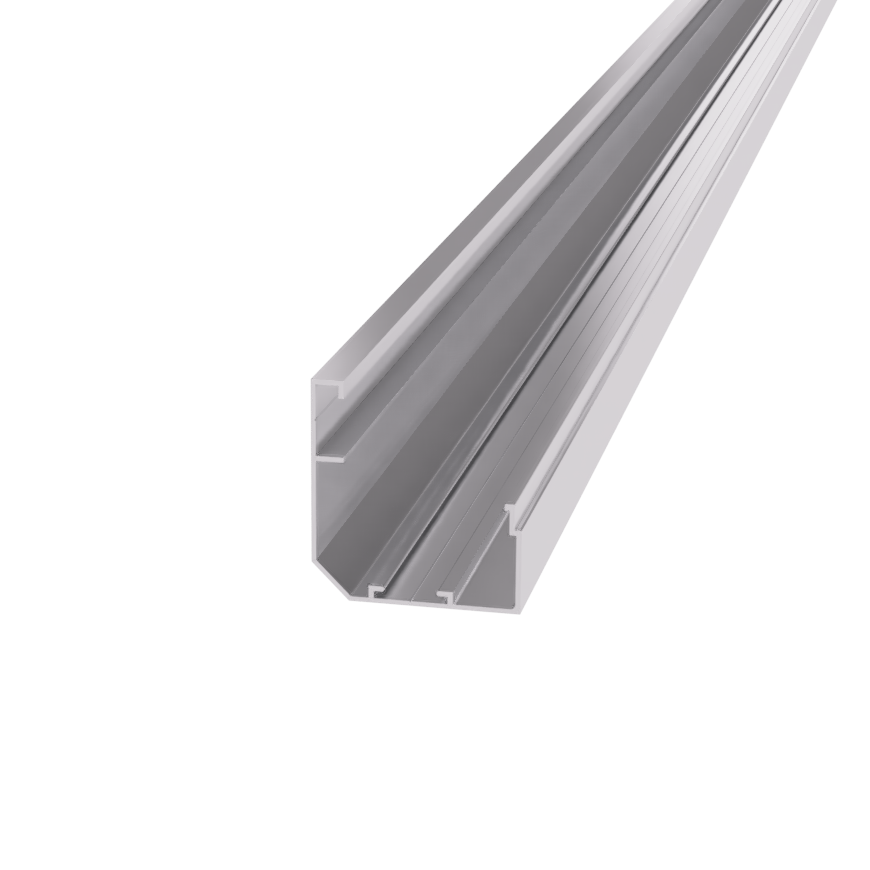

Dolný profil
Slúži na upevnenie dolnej hrany panelov.
-

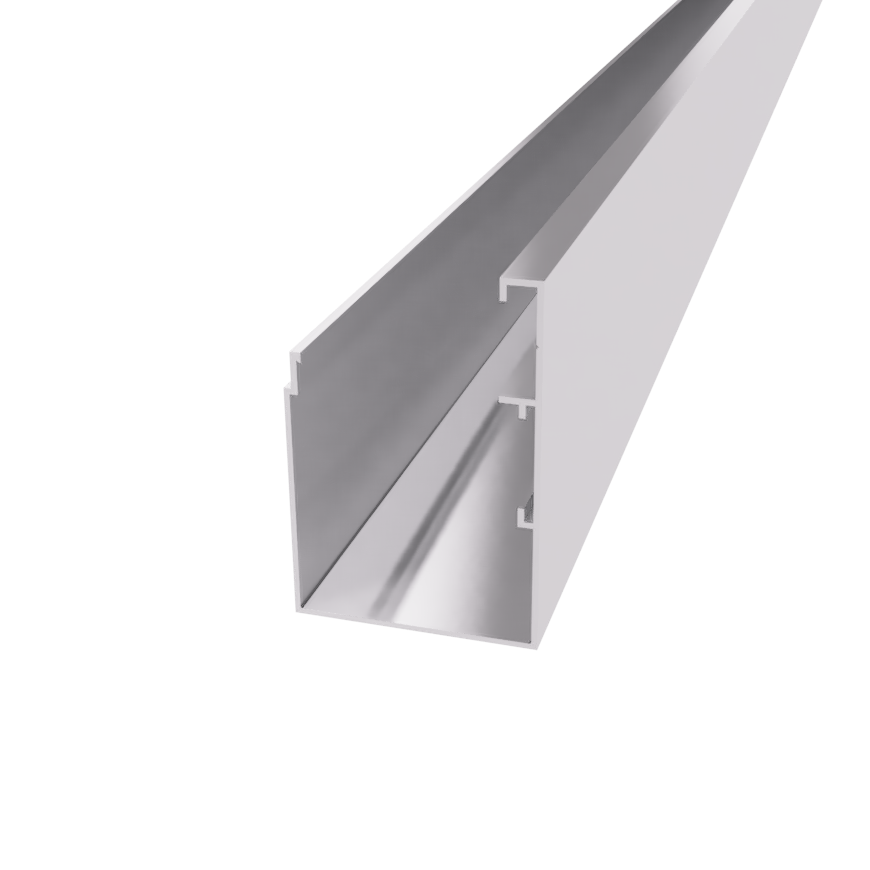

Horný / bočný profil
Slúži na zaistenie hornej hrany panelov a ako zvislá opora na bočných hranách.
-

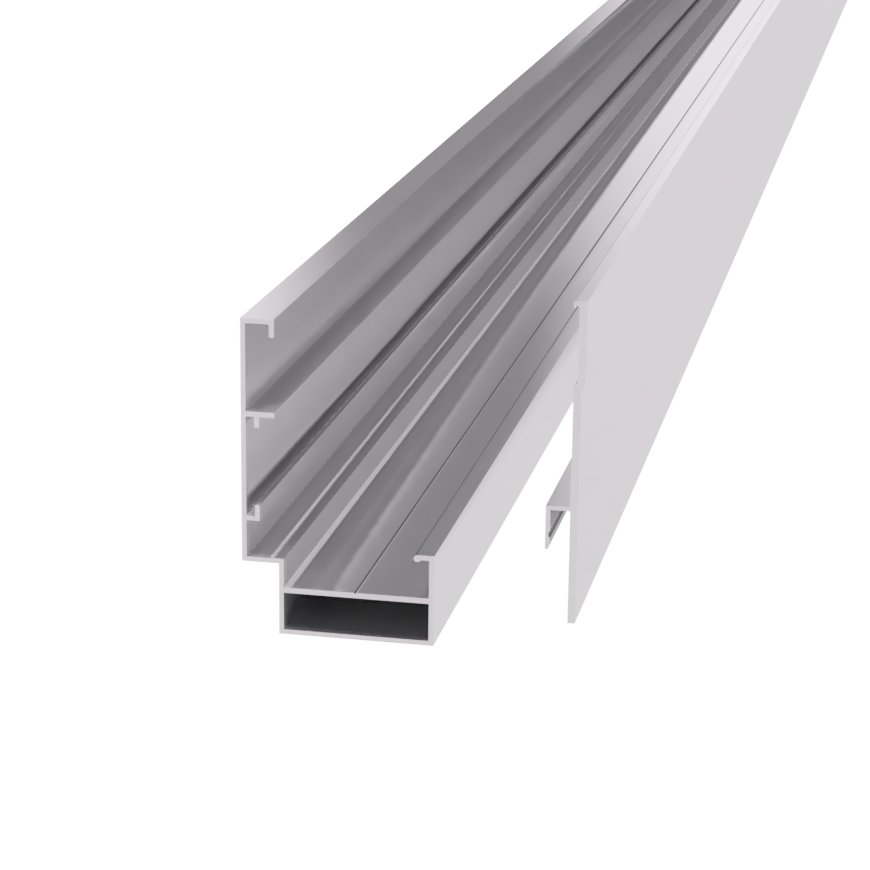

Zložený bočný profil
Špeciálny zložený bočný profil pre uľahčenie osadenia posledného panelu.
-

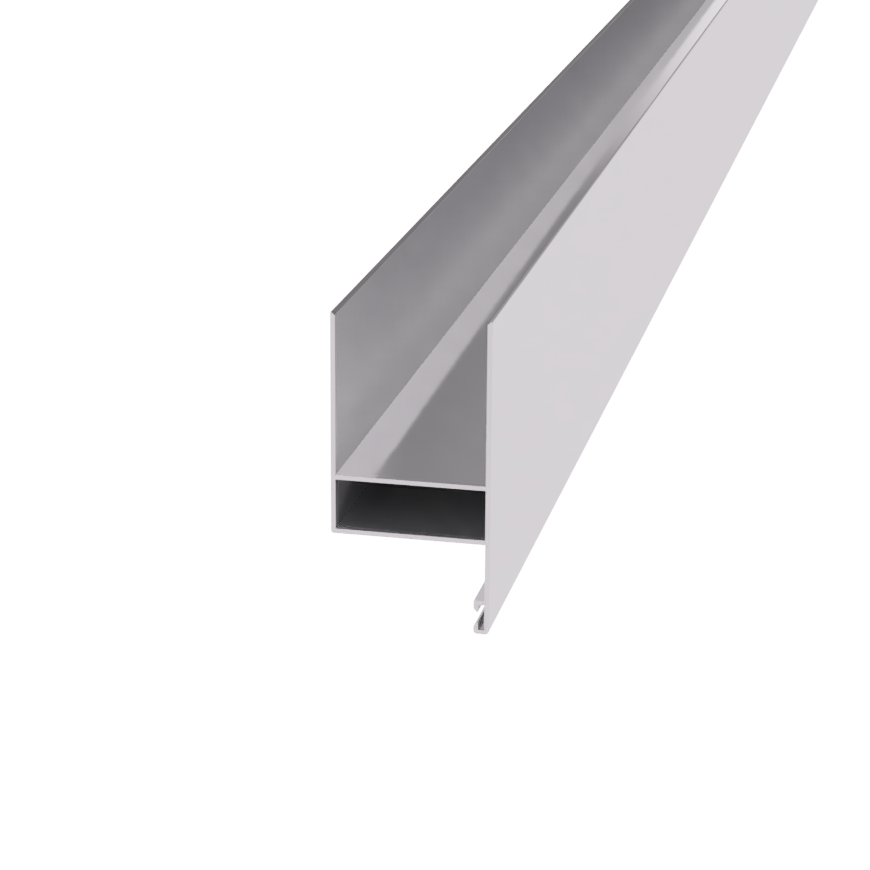

Oknový profil
Slúži na vytvorenie vetracích krídiel ( okien ) v plochách zasklených zámkovými panelmi.
-

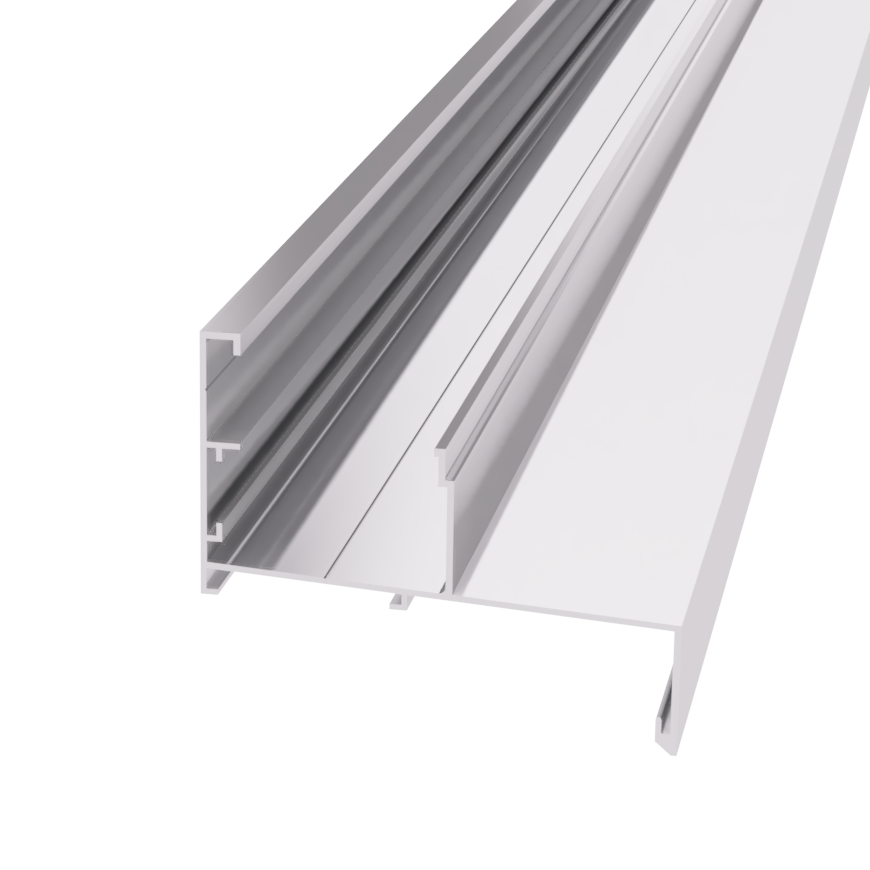

Dolný profil s parapetom
Slúži na osadenie dolnej hrany panelov. Parapet zabezpečí odtekanie vody bez nutnosti oplechovania.
-

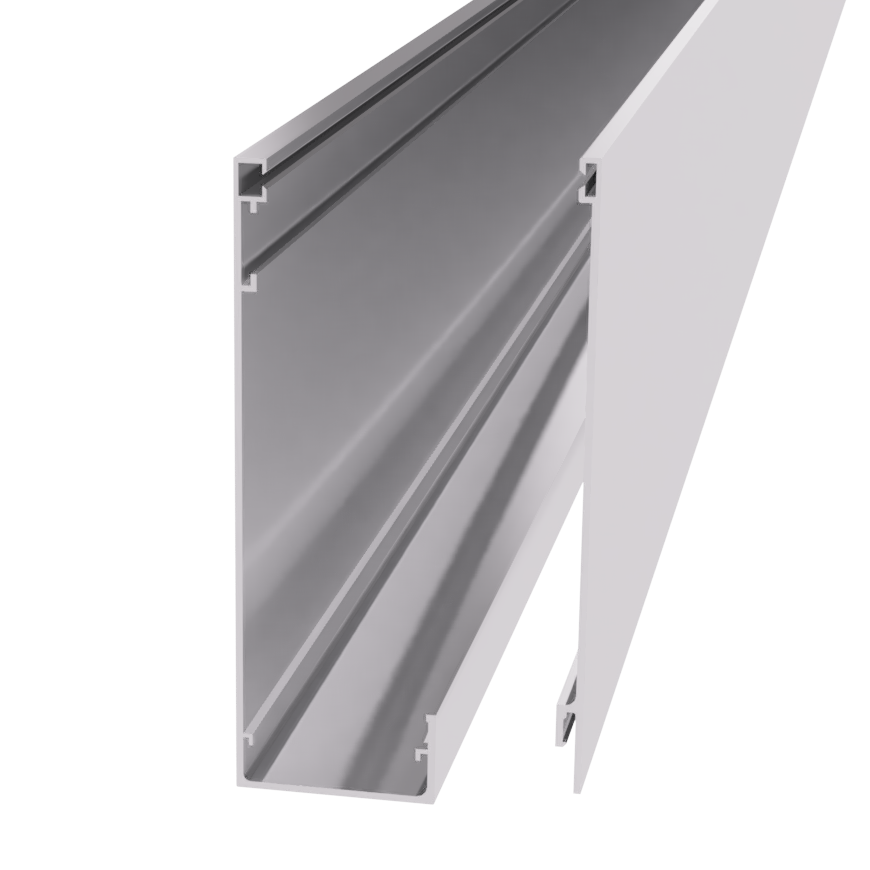

Predĺžený horný profil
Slúži na osadenie hornej hrany panelov v prípade keď je zasklená plocha vyššia ako 7 m.
