Transparentna fasada

Napísal tercoplast dňa . Uverejnené v Presvetľovacie systémy.

Zámkové polykarbonátové panely

Polykarbonátové zámkové panely

zamkove polykarbonatove panely

Zámkové panely sú moderné a praktické riešenie pre vytvorenie transparentných a translucentných fasád a presvetľovacích pásov. Variabilita farieb a dostupných dĺžok umožňuje široké možnosti pre realizácie architektonických návrhov.

V stavebníctve sú vhodné na rôzne druhy aplikácií. Umožňujú vytvárať esteticky príjemné a funkčné riešenia fasád obchodných centier, športových zariadení, letiskových hál, priemyselných aj občianskych budov.

Vynikajúco sa hodia ako náhrada alebo alternatíva sklobetónu a kopilitových zasklení.

Ich výhodou v porovnaní so sklenenými presvetľovacími systémami je nízka hmotnosť a vynikajúce tepelnoizolačné vlastnosti.

Najčastejšie uplatnenie nachádzajú zámkové panely ako zvislé presvetľovacie pásy na výrobných halách a skladových priestoroch, kde zabezpečujú prienik denného svetla do objektu, čím pomáhajú znižovať náklady na umelé osvetlenie.

Panely sa navzájom spájajú systémom pero-drážka, čo umožňuje vytvárať presvetľovacie pásy a transparentné fasády prakticky neobmedzenej dĺžky.

Montáž panelov sa vykonáva na pripravenú konštrukciu pomocou systému obvodových hliníkových profilov.

Nezáväzný dopyt na produkt

Systémové riešenia transparentných fasád

  • Zvislý svetlík

    Lexan™ thermoclick™

  • Transparentná fasáda

    macrolux® modulit®

Certifikovaní realizační partneri

Naši partneri prinášajú do projektov skúsenosti, technické zázemie a odborné znalosti, ktoré nám umožňujú zabezpečiť kvalitné prevedenie diela od návrhu až po montáž. Spolupráca s nimi nám pomáha realizovať spoľahlivé a dlhodobo funkčné riešenia na celom území Slovenska.

Ich pracovníci absolvovali odborné školenia na montáž systémov našich pásových oblúkových svetlíkov a zvislých presvetľovacích systémov polykarbonátovými zámkovými panelmi THERMOCLICK™ a Modulit®.

Pri väčších, technicky náročných projektoch využívame výhradne overených realizačných partnerov, ktorí spĺňajú naše požiadavky na kvalitu a odborné prevedenie montáže.

GALÉRIA REALIZÁCIÍ

  • G 580

  • G 848

  • Macrolux modulit

  • Bc 0090

  • Bc 0042

  • Bc 0133

  • G 2344

  • G 2128

  • Steve 2

Ďalšie typy presvetľovacích systémov

  • Pásový oblúkový svetlík

    Pásové svetlíky

  • Bodové svetlíky

    Bodové svetlíky

Čítať ďalej…Zámkové polykarbonátové panely

  • Videní: 273

Napísal Weboo s.r.o. dňa . Uverejnené v Presvetľovacie systémy.

Bodové svetliky

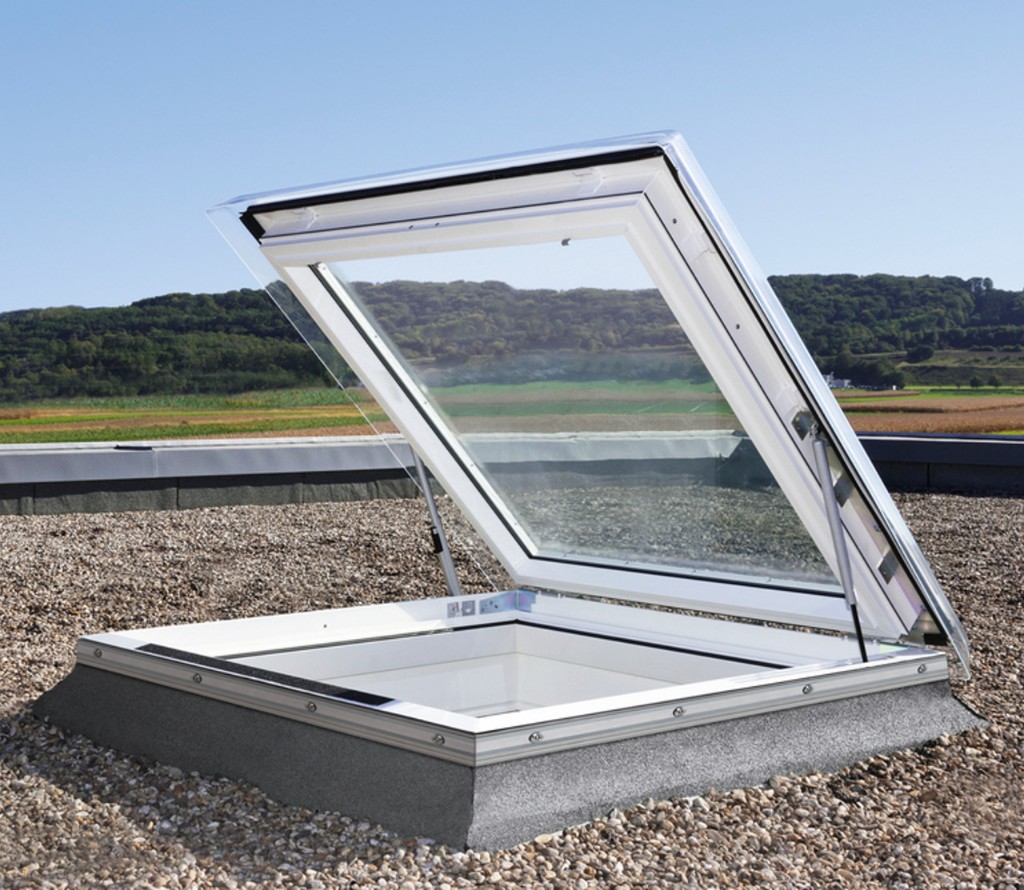

BODOVÉ (KUPOLOVÉ) SVETLÍKY

  • 1 845 Ceeba

  • 2 E 3614 Ac 0

  • 2 E 3614 Ac 0

na presvetlenie interiéru priamo cez strešnú konštrukciu. Vďaka bodovým svetlíkom dostanete denné svetlo na miesta kam nedosiahne cez bežné okná. Bodové strešné svetlíky ponúkajú možnosť efektívneho prísunu denného svetla v priemyselných halách, skladových priestoroch, verejných budovách aj rodinných domoch.

Kupolové (bodové) strešné svetlíky sú primárne určené na inštaláciu na ploché strechy, alebo strechy s miernym sklonom. Prínos použitia kupolových svetlíkov spočíva v úspore nákladov na drahé klimatizačné zariadenia, energie, údržbu a starostlivosť o vhodné pracovné prostredie. Pre splnenie týchto podmienok ponúka výrobca riešenie vo forme niekoľkých typov kupolových (bodových) svetlíkov, ktoré tvoria výnimočný kompatibilný systém.

Kupoly sa inštalujú na strešný otvor, alebo na strešný otvor olemovaný obrubou.



Prejsť na konfigurátor

TYPY BODOVÝCH SVETLÍKOV

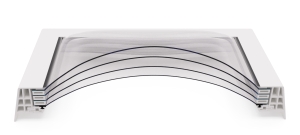

KRÍDLO KOPULOVÉHO SVETLÍKA

  • Počet vrstiev 2, 3 alebo 4
  • Farba vrchnej výplne číra alebo opál
  • Materiál hornej vrstvy PMMA / PET-G / HEATstop
  • Materiál spodných vrstiev PMMA

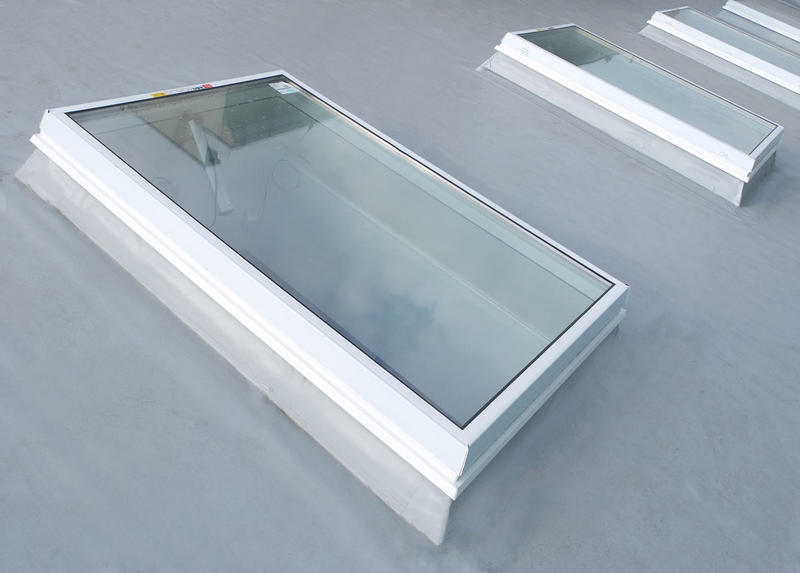

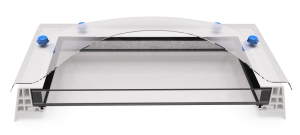

Kupola v kombimácií s izolačným sklom

  • 1 vrstvová kupola + izolačné bezpečnostné sklo
  • Farba vrchnej výplne číra alebo opál
  • Materiál hornej vrstvy PMMA / PC plná deska
  • Izolačné sklo ESG 6-16-VSG 44.2, alebo
    INTERM TF 44.2-HM88-6ESG

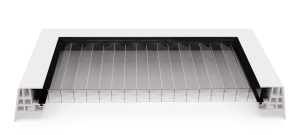

KRÍDLO PLOCHÉHO SVETLÍKA

Materiál PC komorová platňa

  • Hrúbka platne 16, 25 nebo 32 mm
  • Farba platne číra alebo opál

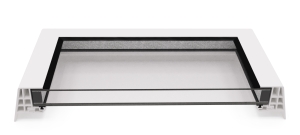

Materiál izolačné sklo ESG 6-16-VSG 44.2

  • Horné kalené, spodné bezpečnostné

Materiál sklo INTERM TF 44.2-HM88-6ESG

  • Horné kalené, spodné bezpečnostné + tep.fólie

Materiál AL 1 mm – PUR 30 mm – AL 1 mm

  • Nepriehľadné, nepriesvitné zasklenie
  • Ug/Uw = 0,9/1,2 W/m2

*do 5° sklonu strechy je treba doplniť 1-vrstvou PET-G kopule

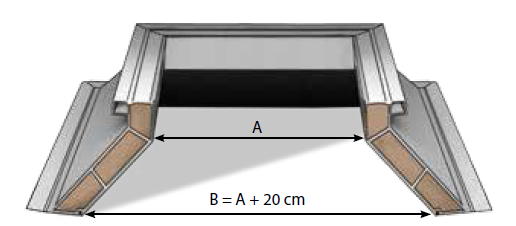

MANŽETA ŠIKMÁ

  • PVC tvrdený povrch + výplň polyuretanová tepelná izolácia 30 mm
  • Výška 15, 30, 45, 60 alebo 75 cm

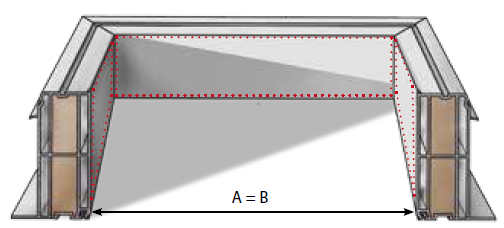

MANŽETA KOLMÁ

  • PVC tvrdený povrch + výplň polyuretanová tepelná izolácia 30 mm
  • Výška 15, 30, 45, 60 alebo 75 cm

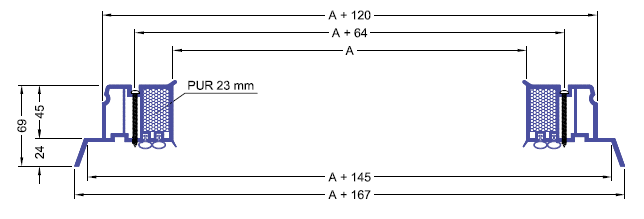

POMOCNÝ RÁM

PVC rám + PUR tepelná izolácia

Rozmer A

Svetlosť cm Kruhový ø cm
30 x 30 40
30 x 80 50
40 x 40 60
40 x 70 70
40 x 100 80
50 x 50 100
60 x 60 120
60 x 90 140
60 x 150 160
60 x 200 180
60 x 220 200
70 x 70
70 x 100
75 x 75
80 x 123
80 x 127
80 x 130
80 x 180
80 x 220
80 x 230
80 x 280
90x 90
90 x 120
90 x 150
100 x 100
100 x 130
100 x 150
100 x 160
100 x 200
100 x 220
100 x 230
100 x 250
120 x 120
120 x 150
120 x 180
120 x 210
130 x 130
130 x 160
130 x 190
130 x 220
130 x 230
130 x 250
140 x 140
150 x 150
160 x 160
160 x 220
160 x 230
160 x 250
180 x 180
200 x 200

Možnosti vetrania a príslušenstvo

PEVNÉ KRÍDLO
Hlavný diel s výplňou sa pripevňuje priamo na vyvýšenú manžetu (obrubu) alebo na pomocný rám.		 OTVÁRACIE KRÍDLO
VETRANIE VÝLEZ NA STRECHU
MANUÁLNE
ovládanie
Manuálny otvárač Kľučka s háčikom

ELEKTRICKÉ
ovládanie
Elektro motor zdvih 30 cm / 40 cm + ovládanie

 ELEKTRICKÉ
ovládanie
El. motor s tiahlom umožňuje vetranie a otvoriť až 90 °		 MANUÁLNE
ovládanie
 Kľučka s retiazkami, alebo pneumatickými piestami
  PRÍSLUŠENSTVO: diaľkové ovládanie, snímač vetra a dažďa, ústredňa, žalúzie, sieť proti hmyzu, AL mreža

TECHNICKÉ Parametre

Vybrané parametre krídla
Prevedenie Ug/Uw W/m2K Priepustnosť svetla tr. / op. Reakcia na oheň
PMMA kopule 1 vrstva   93% / 89% E
2 vrstvy 2,64/2,32 80% / 75%
3 vrstvy 1,75/1,64 75% / 70%
4 vrstvy 1,31/1,30 70% / 65%
PC komorová 16 mm 1,40/1,37 54% / 47% B-s2, d0
25 mm 1,30/1,29 52% / 44%
32 mm 0,9/0,98 52% / 44%
Izolační vrst. sklo SG6-16-VSG 44.2 1,1/1,26 76% A,B
INTERM TF sklo 44.2-HM88-6ESG 0,7/0,95 67% A,B
AL-PUR-AL 0,9/1,2 0% -

Vybrané parametre manžety
Prevedenie Up W/m2K
PVC šikmá + PUR 30 mm 0,88
PVC kolmá + PUR 30 mm 0,92
Laminátová  + PUR 20 / 30 mm 1,12 / 0,88
Oceľová + ORSIL 50 mm 0,96

Ďalšie typy presvetľovacích systémov

  • Pásový oblúkový svetlík

    Pásové svetlíky

  • Presvetľovacie pásy

    Zvislé presvetlenie zámkovými panelmi

Čítať ďalej…Bodové svetliky

  • Videní: 381

Napísal Weboo s.r.o. dňa . Uverejnené v Presvetľovacie systémy.

Pásové svetliky

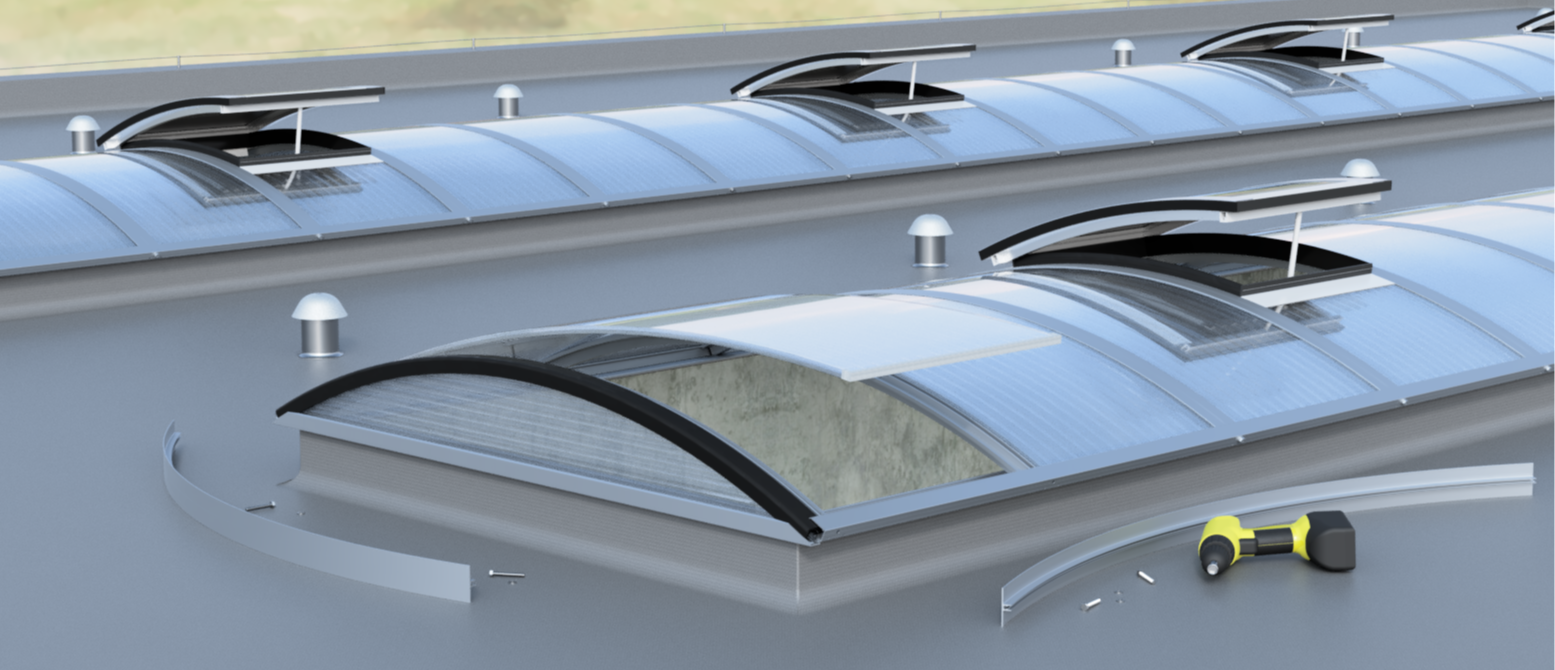

PÁSOVÉ OBLÚKOVÉ svetlíky

Viac denného svetla, nižšie náklady na energiu

Pásové svetlíky slúžia na presvetlenie výrobných, skladových a komerčných hál cez strešnú konštrukciu. Umožňujú prívod prirodzeného denného svetla aj do častí haly vzdialených od stien, čím znižujú potrebu umelého osvetlenia, zlepšujú pracovné podmienky a prispievajú k úspore energie.

Nami vyvinutá hliníková konštrukcia, vyrobená na Slovensku umožňuje použitie polykarbonátových dosiek s hrúbkou od 10 do 25 mm. Vďaka tomu možno ideálne vyvážiť obstarávacie náklady s požiadavkami na tepelnú izoláciu a energetickú efektivitu svetlíka.

Naše polykarbonátové pásové svetlíky sú ideálnym riešením pre novostavby aj rekonštrukcie starších svetlíkov s oceľovou konštrukciou a drôtosklom. Nízka hmotnosť hliníkového rámu v kombinácii s polykarbonátovými výplňami znižuje nároky na nosnosť strechy, čím šetrí náklady na výstavbu a montáž.

Zabezpečujeme výrobu, dodávku a kompletáciu systému pásových oblúkových svetlíkov z polykarbonátu. Montáž a rekonštrukcie realizujeme prostredníctvom siete overených certifikovaných partnerov – od odborného posúdenia stavu strechy a návrhu riešenia až po finálnu montáž a odovzdanie diela.

Ak hľadáte spoľahlivého dodávateľa pásových svetlíkov pre haly, oslovte nás – radi pripravíme riešenie na mieru vašim požiadavkám.

Vyžiadať cenovú ponuku

Komponenty pásového svetlíka Tercoplast

Vďaka nášmu širokému sortimentu polykarbonátových dosiek dokážeme jednoducho zabezpečiť výplne svetlíkov polykarbonátovými doskami podľa požiadaviek projektovej dokumentácie a nárokov na tepelnizolačné vlastnosti.

  • Konštrukcia

    zo špeciálnych hliníkových profilov

  • Tesnenia

    z odolnej EPDM gumy pre maximálnu životnosť

  • Jednoduchá montáž

    Zaistenie predkružených upevňovacích líšt iba dvomi skrutkami

  • Elektrické otváranie vetracích krídiel

    priamočiarym motorom
    so zdvihom 300 mm

  • Výplň z polykarbonátových dosiek

    Podľa požiadaviek na tepelnoizolačné vlastnosti je možné použiť dosky s hrúbkou 10  mm - 25 mm.

Technické parametre svetlíkov Tercoplast

  • Parametre výplní

    Typ dosiek Farba Priepustnosť svetla Úplná priepustnosť žiarenia
    g - hodnota*    		 Útlm hluku U – hodnota W/m2K Uhol pätného profilu Šírka svetlíka W (m)
    10 mm / 5RS čirá 65 % 65 % 19 dB 2,48 28° 41° 1,48 – 6,2
    opál 60 % 59 %
    Solar Control IR 51 % 51 %
    16 mm / 5X čirá 59 % 48 % 21 dB 1,88 22° 27° 1,71 – 6,4
    opál 53 % 58 %
    Solar Control IR 43 % 45 %
    16 mm / 7W číra 58 % 57 % 21 dB 1,88 22° 27° 1,71 – 6,4
    opál 45 % 45 %
    SC Silver 12 % 27 %
    HS Reflect opál 46 % 44 %
    16 mm / 9X čirá 54 % 54 % 21 dB 1,77 22° 27° 1,71 – 6,4
    opál 47 % 49 %
    20 mm / 9X čirá 53 % 53 % 22 dB 1,59 22° 2,16 – 6,4
    opál 47 % 50 %
    25 mm / 9X čirá 51 % 52 % 23 dB 1,4 22° 2,72 – 6,4
    opál 44 % 47 %

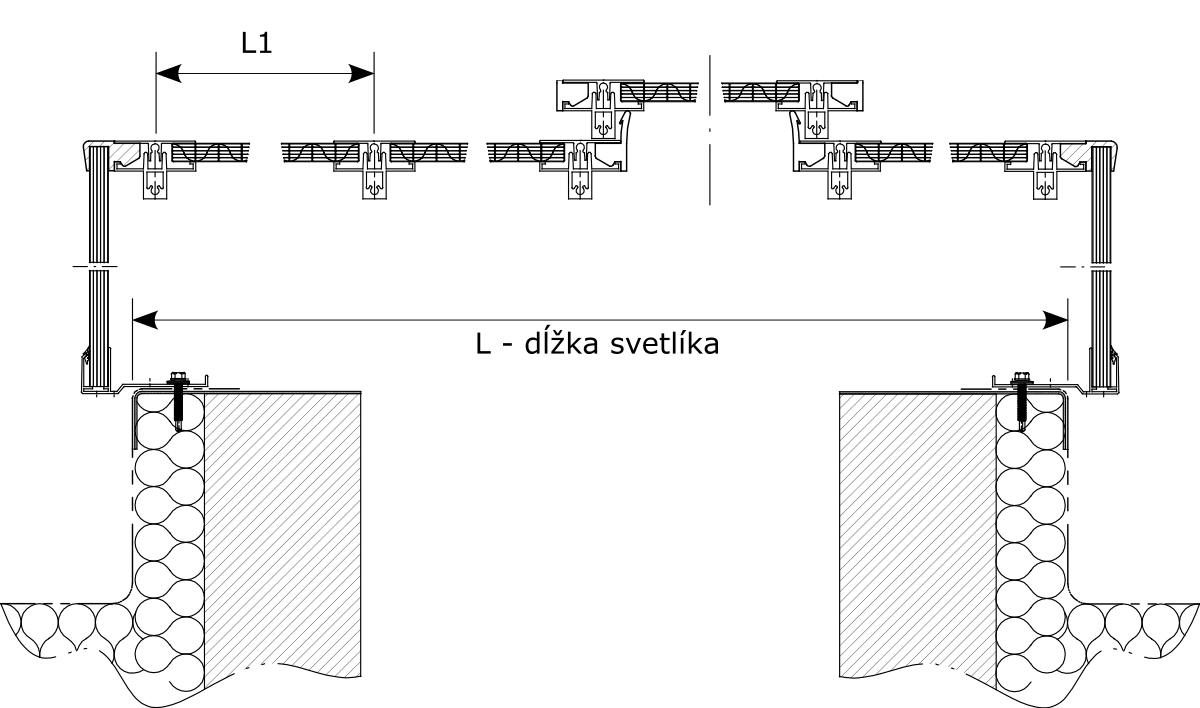

  • Pozdĺžny rez

    Dĺžka svetlíka L - vonkajší rozmer vyvýšenej manžety, obruby. Bez obmedzení, je vyskladaná jednotlivými nosnými oblúkmi.

    Vzdialenosť oblúkov L1 – je určená použitou platňou, nosným oblúkom a zaťažením vetrom a snehom.

  • Priečny rez

    Šírka svetlíka W - vonkajší rozmer vyvýšenej manžety, obruby. Minimálny rozmer je obmedzený uhlom pätného profilu a dovoleným minimálnym polomerom použitej platne.

Certifikovaní realizační partneri

Naši partneri prinášajú do projektov skúsenosti, technické zázemie a odborné znalosti, ktoré nám umožňujú zabezpečiť kvalitné prevedenie diela od návrhu až po montáž. Spolupráca s nimi nám pomáha realizovať spoľahlivé a dlhodobo funkčné riešenia na celom území Slovenska.

Ich pracovníci absolvovali odborné školenia na montáž systémov našich pásových oblúkových svetlíkov a zvislých presvetľovacích systémov polykarbonátovými zámkovými panelmi THERMOCLICK™ a Modulit®.

Pri väčších, technicky náročných projektoch využívame výhradne overených realizačných partnerov, ktorí spĺňajú naše požiadavky na kvalitu a odborné prevedenie montáže.

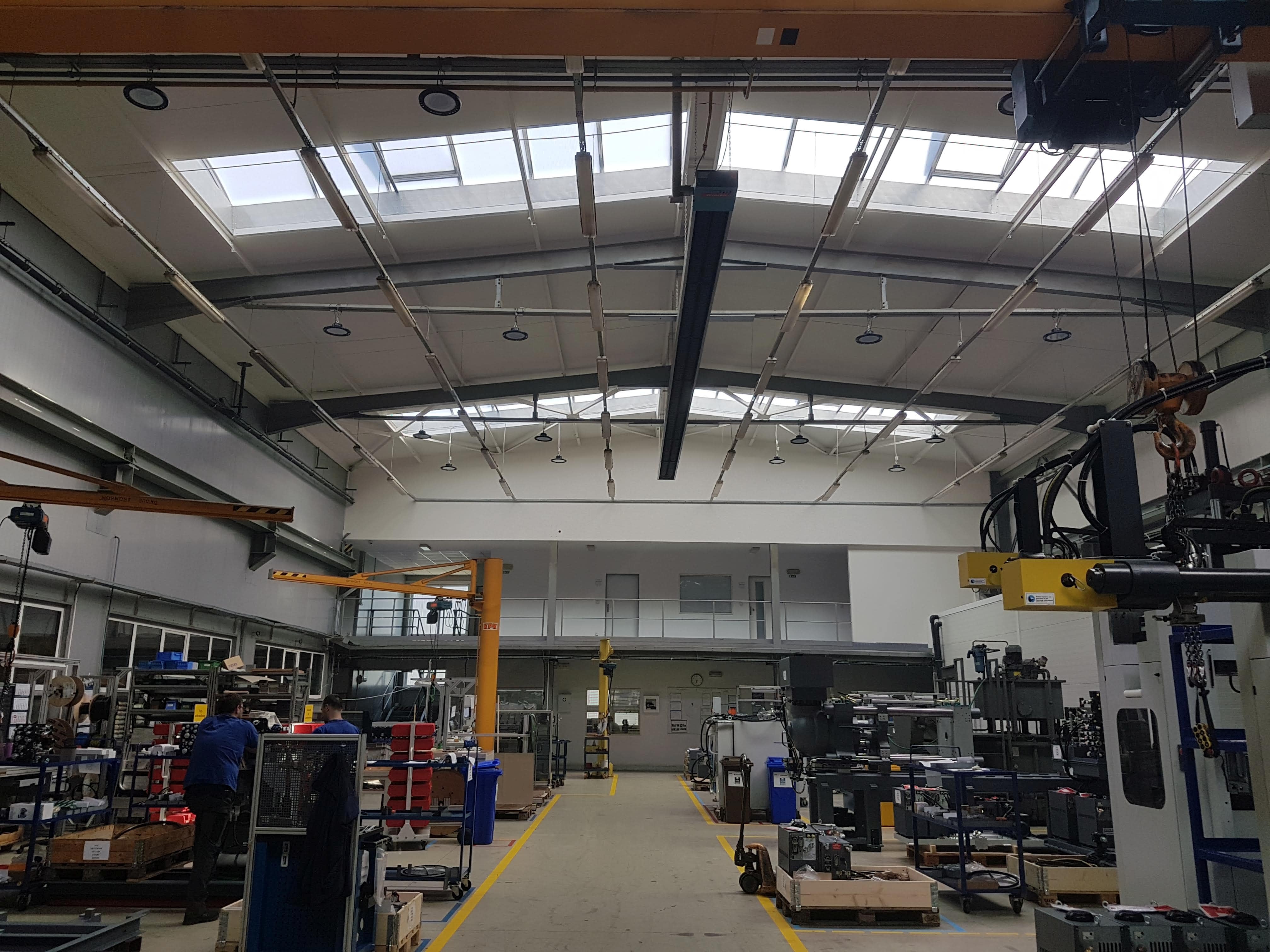

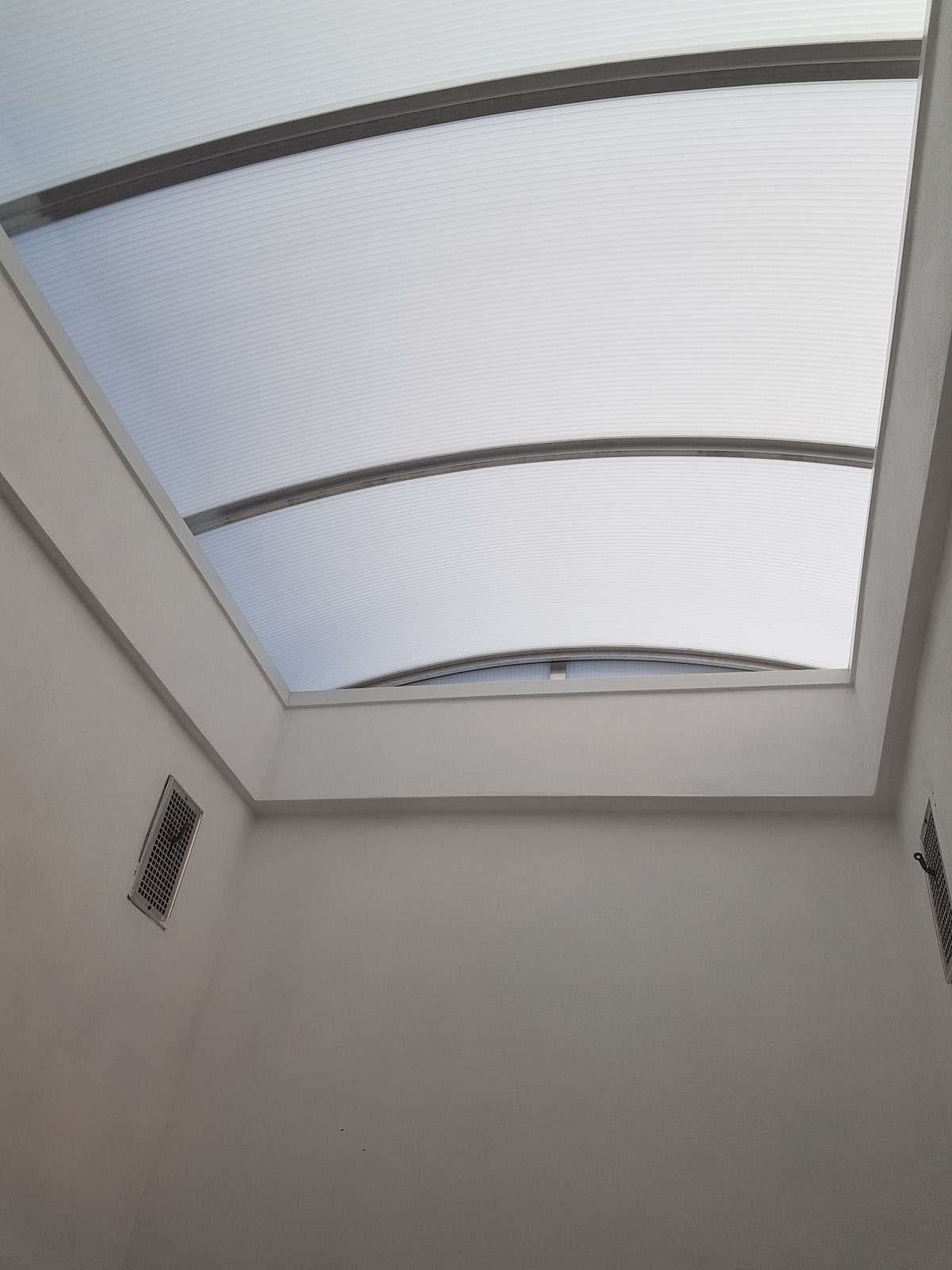

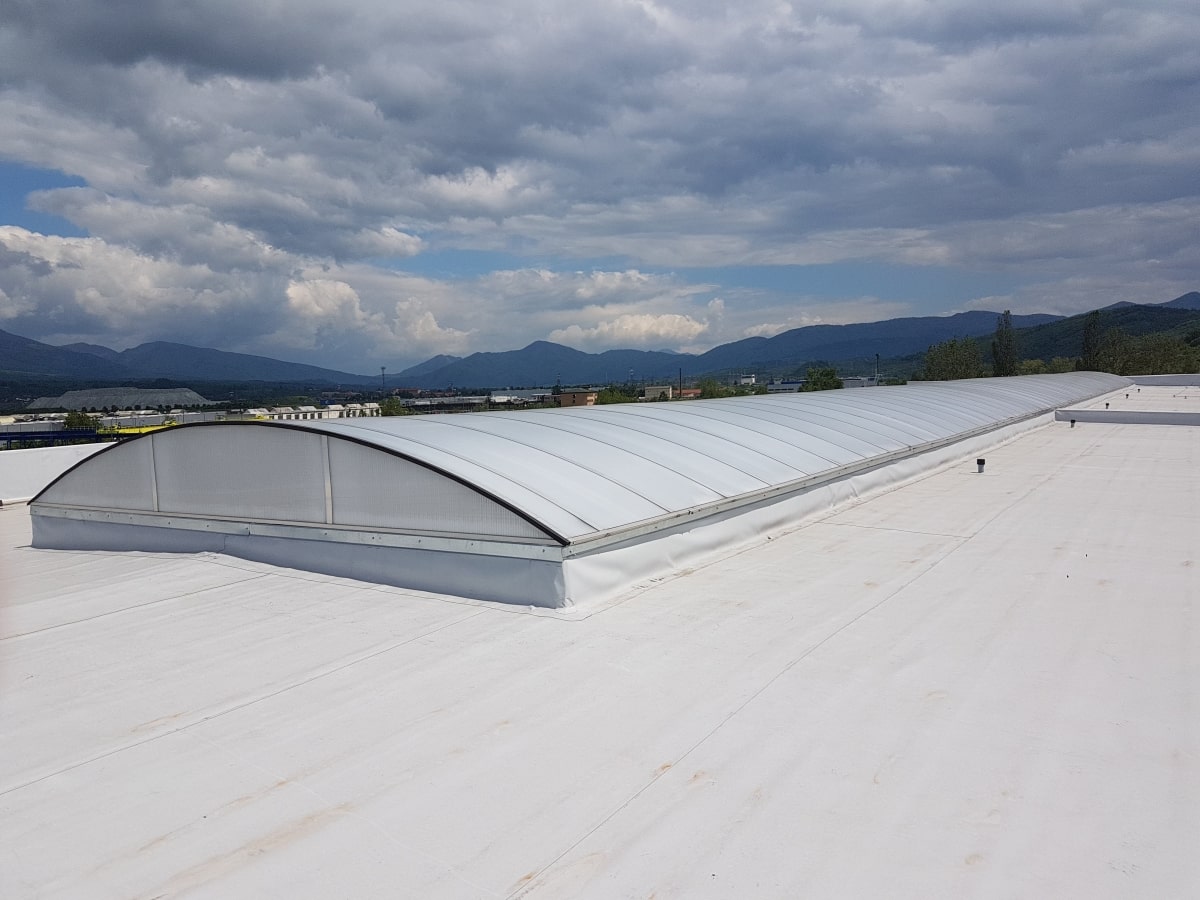

Zrealizované projekty

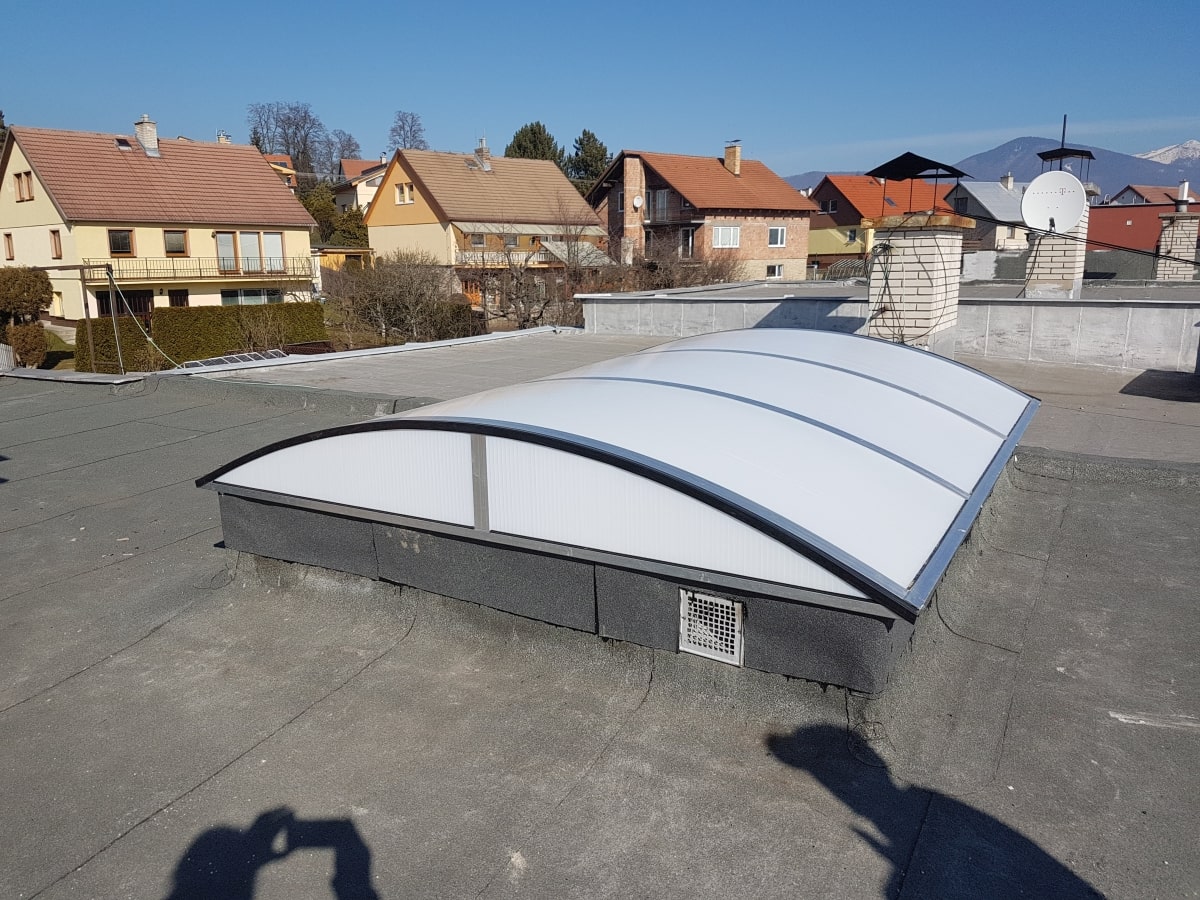

  • Zrealizoval - SAAP Slovakia s r.o.

  • Bratislava - Premac / Zrealizoval - Tercoplast, s.r.o.

  • Nové Zámky - Stredná odborná škola stavebná / Zrealizoval - Revos s.r.o.

  • Zrealizoval - IQ metal, s.r.o.

  • Považská bystrica - E immo / Zrealizoval - SAAP Slovakia

Ďalšie typy presvetľovacích systémov

  • Bodové svetlíky

    Bodové svetlíky

  • Presvetľovacie pásy

    Zvislé presvetlenie zámkovými panelmi

Čítať ďalej…Pásové svetliky

  • Videní: 446
